Как подтянуть цепь на скоростном велосипеде

Содержание

Как натянуть цепь на велосипеде

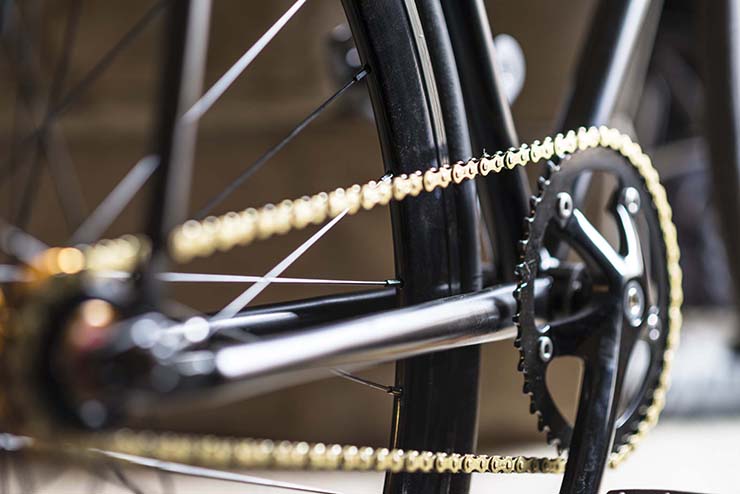

Цепь является одним из важнейших конструктивных элементов, обеспечивающих движение велосипеда. И срок службы ее зависит от регулярности и качества ухода. Показателем же того, что с вело-цепью что-то не в порядке, является треск и скрип при движении, а также проскальзывание ее на трещотке.

В принципе, то, что со временем цепь изнашивается — это нормально. И визуальным признаком износа служит цепное растяжение. То, что цепь пришла в негодность, можно почувствовать даже тактильно. В нормальном положении эта деталь слегка провисает (миллиметров на 10 или 12), и если слегка потянуть ее, то она поддастся еще на 10-15 мм. Правда, такой способ актуален лишь для моделей, у которых отсутствует скоростное переключение или же присутствует передача планетарного типа.

Регулировка цепного натяжения на вело-моделях без передач

Для безупречного функционирования велосипедов без скоростей, их цепь не должна быть предельно натянутой. Необходимо обеспечить ее свободное провисание на длину до 5 мм. А чтобы натянуть таким образом, нужно выполнить определенный набор действий в правильной последовательности:

  1. Перевернуть транспортное средство колесами вверх.
  2. Ослабить крепление заднего колеса — отвернуть гайки или крепежные эксцентрики.
  3. Настроить цепное провисание на необходимую величину. Для этого надо аккуратно двигать колесо по наклонным пазам (дропуатам).
  4. По окончании настройки следует снова закрепить колесо в исходное положение. При этом колесная ось должна быть параллельна валу каретки.

Если цепь будет слишком натянута, то крутить педали станет тяжело. А элементы цепной передачи очень скоро придут в негодность. Также плохо, если велосипедная цепь будет чересчур провисшей. Она просто в определенный момент соскочит со звездочек и дальше ехать будет невозможно.

Когда колесо буквально уперлось в дропуаты и его совсем некуда дальше двигать, но при этом велосипедная цепь болтается, придется удалить с нее пару звеньев. По всей вероятности, она растянулась или вовсе была не по размеру для конкретной модели.

Регулирование натяжения цепи в велосипедах со скоростями

Натяжение цепи на велике с параллелограмным переключателем (задним) обуславливается исключительно пружинной жесткостью собственно переключателя. Но цепь, оказавшаяся чересчур длинной, станет биться о раму, поскольку натяжитель уже не в состоянии будет компенсировать ее провис.

Стоит иметь в виду, что недостаточная длина цепи ведет к износу основных деталей передачи, поскольку существенно затрудняет их переключение. И особенно надо обращать на это внимание владельцам двухподвесных велосипедов.

При установке новой вело-цепи на скоростные модели, следует цепочку укоротить. На несколько звеньев. А вот определить, сколько конкретно звеньев надо убрать, можно двумя возможными методами:

  1. Натянуть цепь спереди и сзади на самые большие звездочки. А потом потянуть за цепь, отводя вперед и до предела задний переключатель. Остается прибавить 2 звена, и получится цепь оптимальной длины.
  2. Или цепь нужно перебросить спереди на самую крупную звездочку, сзади — на самую мелкую. И тянуть за цепь до тех пор, пока рамка заднего перебрасывателя не окажется в положении «строго вниз», а ролики переключателя не образую горизонтальную линию. Это и есть оптимальная длина цепи, лишнее надо убирать, а недостающее — прибавлять.

На велосипедах двухподвесных настраивать цепь (а точнее, регулировать ее длину) правильнее, придавив маятник — до позиции, при которой передняя звездная кассета будет максимально удалена от трещотки. Полученная длина цепи замеряется-отмечается, а все лишнее убирается.

Звеньевое удаление

Обычные безскоростные велики оснащаются разборными цепями, одно из звеньев которых имеет специальный замок. А вот на профессиональных вело-байках устанавливаются цельные цепные конструкции, все звенья которых отлично заклепаны.

Впрочем, разобрать цельноклепанную велосипедную цепь тоже несложно. И сделать это можно одним из двух возможных методов:

  • обточить наждачкой штифтовые головки на одном из цепных звеньев;
  • или воспользовавшись универсальным инструментом — выжимкой.

Кстати, выжимку не зря называют «универсальной». Ею можно не только выдавить штифт, но и надежно зафиксировать вновь собранную велосипедную цепь. Ведь у выжимки (ну, по крайней мере у большинства из них) есть пара особых функционально-технологических канавок. И одной из этих канавок штифт из ролика выпрессовывается, а другой — запрессовывается. Что же касается установочного места, что расположено на выжимке чуть подальше от давящего винта, то оно предназначается для расклепки самого цепного штифта.

Проскальзывание, как дефект цепной передачи

Каждому велосипедисту знакома проблема цепного проскальзывания. Цепь растягивается со временем и натяжение ее ослабевает. Кроме того, цепная растянутость ведет к скорому износу вело-звездочек. Казалось бы, чего проще — надо просто убрать 2 звена. Но «фишка» в том, что сделать это можно только один раз, а дальше надо цепь менять.

И еще. Новая цепь на старой трещетке — это совсем «не айс». Наверняка останется пробуксовка на малых звездочках. Так что нужно менять и трещотку тоже.

Как правильно натянуть цепь на велосипеде

Друзей нужно любить. Даже если они двухколесные. Такие отношения подразумевают квалифицированный уход за своим другом. Натяжка цепи осуществляется во имя своей безопасности и продления срока службы велосипеда. Проанализируем вопрос о том, как нужно натянуть велосипедную цепь грамотно, быстро и качественно.

Читать еще:  Электромотор для велосипеда

Какие разновидности велосипедных цепей встречаются

На всех типах велосипедов, не зависимо от их предназначения используется одна и та же конструкция цепи. Такое изделие представляет собой роликовую однорядную цепь с четко обозначенным шагом – 12,7 миллиметров. При этом отдельное звено включает в себя:

  • внешние пластинки;
  • внутренние элементы;
  • пины;
  • валики;
  • ролики.

Основное отличие цепей основано на том, скоростной велик или нет. Количество скоростных режимов обуславливает наличие подходящих звездочек. А это в свою очередь влияет на ширину велоцепи. Также характерной разновидностью будет наличие специфического замка или его отсутствие. Он служит для простоты демонтирования цепи и ее обратной установки.

Последняя классификация относится к производителям товара, но это уже вопрос предпочтений.

Как происходит процесс натягивания цепи на обычном велосипеде

Таким термином обозначают веломеханизм, содержащий одну заднюю звезду. Технология здесь одна – осуществить смещение втулки заднего колеса. Подробный процесс описан ниже.

Перед началом подобной процедуры нужно убедиться в том, что цепь нуждается в подтяжке. Проводим обычный тест. Цепь просто натягиваем вниз насколько возможно. Если расстояние опущения больше чем 1,5 см, то регулировка необходима.

Обратная ситуация. Цепь не оттянулась даже 5 миллиметров. Значит она в состоянии «гитарной струны» и нуждается в немедленном расслаблении.

  1. Устанавливаем велосипед в ремонтную позу, колесами вверх.
  2. Болты и другие элементы, которые служат для фиксации заднего колеса нужно ослабить (откручивать полностью не нужно).
  3. Производим регулировку цепи, смещая колесо по отношению к звезде.
  4. Произведя нужное натяжение, оцениваем перпендикулярность оси втулки, ориентируясь на продольную ось самого велосипеда.
  5. Фиксируем колесо крепежными элементами.

Если же в силу каких-либо причин такую процедуру провести невозможно, нужно использовать выжимку для удаления ненужных звеньев и таким методом добиться нужных параметров изделия. Как это сделать – описано ниже.

Как отрегулировать цепь на скоростном виде велосипеда.

Горный, шоссейный или другой тип велосипеда, использующий в своем механизме возможности перемещения цепки с звезды на звезду, требует отдельного способа натяжки цепи. В таком двухколесном механизме нет постоянной фиксации. Процедуру натяжения гарантирует пружина, находящаяся на заднем переключателе скоростей. Когда цепь начинает провисать ухудшаются скоростные характеристики вашего друга и слышится стук. Если в процессе ремонта цепь перетягивается – это приводит к плохому переключению скоростей и быстрой изношенности звезд.

В начале всей ремонтной процедуры стоит определить состояние цепи относительно провисания. Это можно сделать двумя методами.

Выставляем скорость на максимальную переднюю звезду и такую же заднюю. В области передней звездочки оттягиваем цепь по направлению переднего колеса. Как только задний переключатель достиг упора, вычисляем количество лишних звеньев. Если их две штуки значит все в норме. Остальные показатели говорят о том, что необходимо производить регулировку.

Скорости располагаем так, чтобы одновременно использовались максимальная передняя и минимальная задняя звезды. При этом ролик, который направляет и тот, что натягивает заднюю перекидку, обязаны, соотносится по оси и обладать перпендикулярностью относительно поверхности земли.

Процесс подтягивания заключается в удалении звеньев, которые оказались лишними. Как это сделать рассмотрим в отдельном пункте.

При регулировке скоростного велосипеда можно использовать отдельное приспособление – натяжитель цепи. Его основная функция – управлять жесткостью и избавить своего хозяина от лишних проблем с ремонтом проблемной зоны.

Механический вариант натяжителя цепки монтируется рядом с задним переключателем. Несложная конструкция такого прибора не только четко фиксирует цепь, но и служит защитой от непредвиденного слета при вытягивании.

Установка натяжителя подразумевает одномоментное выравнивание самого прибора и переключателя. Цепь будет ходить как по маслу: ровно и четко. Но все же такой механизм не панацея от описываемой проблемы. Рано или поздно придется осуществить процесс снятия натяжителя и регулировать цепь удалением звеньев. В силу физических свойств цепь со временем будет растягиваться, особенно на скоростном велосипеде. Но с точки зрения практичности приобретение натяжителя необходимо, чтобы не попасть в трудную ситуацию во время путешествия.

Процесс удаления звеньев

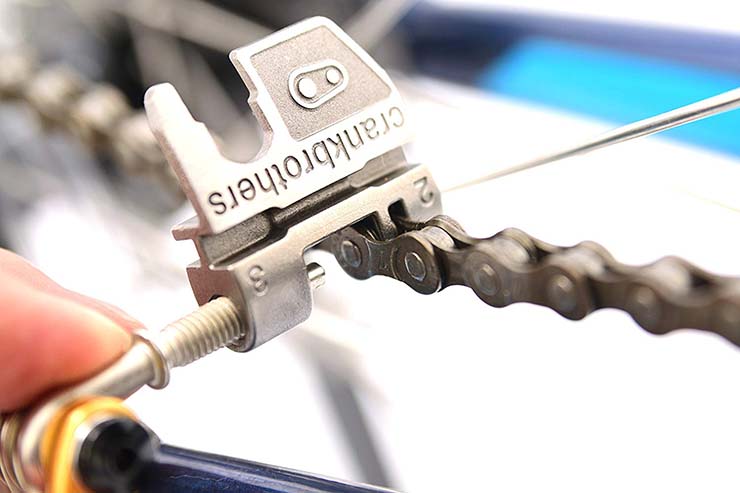

Рассмотрим современный способ регулировки длины цепи при помощи приспособления – выжимка. Его небольшая цена с лихвой компенсирует все затраты.

Конструкция инструмента включает в себя два паза. Первый выжимает пин, второй его впрессовывает.

  1. Выбираем ненужные звенья.
  2. Вставляем одно звено в выжимку и закрепляем фиксатором.
  3. Начинаем вращать вороток и выжимаем пин.
  4. Его не нужно выдавливать до конца.
  5. Формула движения будет такова: тугой ход – легкий – снова трудный.
  6. Разъединяем цепку, оставляя пин на пластине.
  7. Отсчитываем звенья и демонтируем их.
  8. Соединение цепи происходит в обратном порядке.
  9. Впрессовываем пин.
  10. Тщательно оцениваем свою работу.

Существует ситуации, когда цепь растянута настолько, что удаление звеньев не дает достаточного эффекта. В этом случае лучше приобрести новое изделие.

Проскальзывание – результат дефекта передачи.

Ситуация с проскальзыванием детали возникает при слабой натяжке. А сама слабость является следствием физического растяжения. Это в свою очередь, по принципу домино, ведет к повышенной изнашиваемости звезд.

Поэтому если вы установили новую цепь или подтянули старую результата можно не получить. В этом случае замены требуют и звезды. Металл, который стерся, восстановлению не подлежит.

Если уже не один раз приходилось регулировать цепь удалением звеньев, нужно задуматься о приобретении новой гусеницы. В конце концов – это вопрос вашей безопасности.

Негатив вследствие неправильного ремонта цепи

Последствия условно можно разделить на два вида: для человека и для велосипеда. Рассмотрим, чем это грозит двухколесному другу.

Любое провисание снижает скоростные характеристики и увеличивает мышечные затраты на создание скорости. То есть, если вы слабо натянули цепь, будьте готовы к тому, что она может срываться, а главное начнет калечить велосипед. Слишком сильное натяжение приводит к быстрому истиранию деталей. Тогда заменой одной цепи не обойтись. Кроме звезд, страдают спицы, втулки, их составляющие и другие детали.

Для человека. Усилие, которое передается на колеса при кручении педалей в режиме растянутой цепи, быстро приводит к повышенному утомлению. Собственно снижается возможность длительной поездки. Вместо любимого отдыха можно получить дорожные мучения. Самыми страшными по данным статистики, являются случаи слета цепи на скорости при нахождении на дороге. Это не только травмы. Это вероятность летального исхода.

Читать еще:  Правила перевозки велосипеда в автобусе

Поэтому вовремя регулируйте цепь и любите своего двухколесного товарища.

Как натянуть цепь велосипеда

Как бы хорошо вы не ухаживали за своим байком, рано или поздно все его компоненты начинают изнашиваться. Поэтому периодически нам предстоит производить различное техническое обслуживание. В данной статье мы затронем тему — как натянуть цепь на велосипеде со скоростями и обычном, как ее снять и укоротить в случае необходимости, и что нам потребуется для этого в домашних условиях.

Какими бывают велосипедные цепи

Для того чтобы более или менее понимать о чем идет речь, следует рассмотреть разновидности велоцепей, а также их конструктивные особенности. На данный момент на всех видах велосипедов используются роликовые однорядные цепи с шагом 12,7 мм. Каждое звено состоит из внешних и внутренних пластин, пинов, валиков и роликов.

В зависимости от количества скоростей меняется ширина, чем больше звездочек, тем уже цепь. Ниже будет приведена таблица с зависимостью ширины от количества звезд в кассете.

Еще чем они могут отличаться – наличие или отсутствие замка. Замок предназначен для более простого демонтажа и установки цепи.

Как натянуть цепь на простом велосипеде

Под понятием «простой» мы подразумеваем велосипед с одной задней ведомой звездой. Это может быть как классическая схема односкоростного велосипеда, у которого одна звезда спереди и одна сзади, и нет возможности изменять передаточные числа, так и велосипеды с планетарной втулкой. Хотя у последних такая же конструкция (с одной ведущей и ведомой звездочкой), но за счет сложного механизма задней втулки, которая, по сути, является аналогом коробки передач автомобиля, можно переключать скорости. Общего в данных схемах одно, цепь можно натягивать путем смещения оси задней втулки. Об этом далее.

Как понять, что цепь необходимо подтягивать

На байках, которые не имеют переключателей скоростей или с планетарной втулкой проверить степень растяжения цепи довольно просто. Натяните ее пальцами вниз до упора. Расстояние, которое она прошла не должно превышать 10-15 мм.

Но следует заострить внимание, что цепь не должна быть перетянутой. Поэтому, если при оттягивании вниз ход велоцепи составляет менее 5 мм, ее следует послабить. Чрезмерное натяжение приводит к большим усилиям при педалировании и повышенному износу трансмиссии, а чересчур послабленное — к тому, что она может слететь с передних или задних звезд.

Процедура натяжения

Переворачиваем велосипед вверх колесами. Послабляем болты или эксцентрики, фиксирующие заднее колесо в пазах (дропаутах) и натягиваем или послабляем натяжение цепи путем смещения колеса дальше или ближе от ведущей звезды. Не забываем, что она не должна быть перетянута. После того, как мы отрегулировали необходимое натяжение, проверяем перпендикулярное положение оси задней втулки относительно продольной оси велосипеда. Затягиваем фиксирующие болты или эксцентрики.

Бывают случаи, что уже нет возможности отодвинуть втулку назад. Это говорит нам о том, что цепь велосипеда слишком растянулась и желательно бы ее заменить. Но есть еще один выход. Для этого нам потребуется выжимка. Это устройство предназначено для разъединения звеньев цепочки. Благодаря ему можно удалить несколько звеньев, тем самым укоротить цепь. Если у вас подобный случай, то ниже по статье отдельным пунктом будет краткая инструкция как удалить лишние звенья.

Как натянуть цепь на велосипеде со скоростями

Натяжение велоцепи горного, шоссейного или другого велосипеда, на котором для переключения скоростей используется принцип перекидывания цепки на звезды с разным количеством зубцов отличается от описанного выше. Отличие заключается в том, что она не имеет фиксированного положения, а ее натяжение обеспечивает пружина заднего переключателя скоростей. Но следить за степенью растяжения все же следует. Если цепь будет слишком длинной, то заднему переключателю будет сложнее компенсировать провисание при езде по неровностям, и она будет с большой интенсивность стучать вам по перу. Конечно можно купить или сделать защиту пера велосипеда самому. Но это не спасет от ускоренного износа трансмиссии. Но и перетягивать цепь на скоростном велосипеде так же не стоит. Это приведет к плохой четкости переключения передач, и повышенному износу звезд и других компонентов.

Как узнать когда цепь необходимо натянуть

Есть несколько способов:

Выставляем положение скоростей, когда цепка находиться на самой большой передней звезде и самой большой задней. Далее берем ее внизу передней звезды (как показано картинке) и натягиваем в сторону переднего колеса до того момента, пока задний переключатель не достигнет упора. Если у вас осталось около двух «лишних» звеньев, значит длинна цепи в норме.

Второй способ немного проще. Выставляем положение, в котором используется самая большая передняя и самая маленькая задняя звезды. В таком положении направляющий ролик и ролик натяжителя задней перекидки должны быть соосны и перпендикулярны относительно земли.

На двухподвесах воспользуемся следующим методом определения необходимой длины. Надавим на маятник пока передняя кассета звезд не удалиться на максимальное расстояние от трещотки. Это и есть оптимальное расстояние, по которому замеряется необходимая длина цепи.

Процедура подтягивания

В отличии от односкоростных или с планетарной втулкой на велосипедах с перекидками нельзя натянуть цепь путем смещения заднего колеса. Поэтому единственный способ – удаление звеньев цепи. Так как этот метод является общим для этих разновидностей велосипедов, мы вынесли его в отдельный раздел, который расположен ниже.

Как удалить лишние звенья цепи велосипеда

В данной статье мы не будем рассматривать «дедовские» способы удаления звеньев. Как нам кажется, нет абсолютно никаких проблем в приобретении необходимого инструмента, а конкретнее выжимки. Цена ее не велика (около 4$), а профита гораздо больше. Она позволит без особого труда как разъединить и снять цепь или удалить лишние звенья, так и собрать ее обратно. Данный инструмент обладает двумя пазами: одно для выжимки пина, а второй для его впресовки.

Далее все относительно просто. Отсчитав количество подлежащих к удалению звеньев, разъединяем и снимаем цепь. Для этого вставляем ее в выжимку, поджимаем фиксатором, и не спеша крутим вороток по часовой стрелке.

Важно все делать предельно внимательно и следить, чтобы стержень выжимки попал точно в пин цепи. Пин следует выдавливать не полностью, для этого следует обращать внимание на усилие вращения. В начале будет наблюдаться тугой ход, затем чуть легче, и под конец снова тугой. На последнем этапе действуем предельно аккуратно. Затем разъединяем и снимаем цепь. Пин остается на внешней пластине. После отмеряем количество ненужных звеньев в сторону цепи, где отсутствует пин (см. рисунок).

Читать еще:  Настроить тормоза на велосипеде

Удаляем звенья тем же способом и соединяем цепку обратно. Для этого при помощи все того же инструмента вдавливаем пин обратно.

После требуется тщательно осмотреть место нового соединения. Пин должен равномерно выходить с обеих сторон, а место сочленения двигаться легко, так же как и остальные звенья.

Подробнее о применении выжимки вы можете узнать, посмотрев видео ниже.

Как определить когда цепь подлежит замене

Метод основан на измерении длины 24 звеньев. Как нам известно, длина одного звена 12,7 мм, соответственно на новой цепи длина 24-х равна 304,8 мм. Если длина данного участка превышает 307,3 мм, то желательна замена цепи. Так же можно воспользоваться специальным инструментом, представленным на картинке ниже.

Заключение

Ухаживать за байком чрезвычайно важно. Как написал один из наших читателей «Как за техникой смотришь, — так она тебя и возит!» Прочитав данную статью вы в полной мере узнали, как натянуть цепь на велосипеде. Следите за своим двухколесным другом, и он вас будет долго радовать своей четкой и долговечной работой.

Как подтянуть цепь на велосипеде?

Обслуживание велосипеда — неотъемлемая часть его эксплуатации, как бы бережно и аккуратно вы не относились к своему транспортному средству. Это обусловлено естественным износом деталей. И сегодня мы поговорим о том, как натянуть цепь на велосипеде, ведь именно эта запчасть требует особого внимание и при интенсивном катании часто становится причиной проблем.

Как определить необходимость натяжения цепи?

Если говорить об обычных велосипедах, которые не имеют переключателя скоростей, то здесь все крайне просто — достаточно натянуть цепь пальцем до упора и примерно измерить расстояние ее смещения от начальной до конечной точки. Оно должно составлять около 10-15 мм. Если этот показатель превышен, значит цепь требует натяжки, если же смещение составляет 5 мм и меньше, то лучше ее ослабить.

В случае с велосипедами, которые имеют систему переключения передач (несколько передних и задних звезд), то определить необходимость в натяжении цепи можно двумя способами.

1. Переключаем скорости таким образом, чтобы цепь оказалась на самой большой звезде как сзади, так и спереди. Берем цепь в зоне под передней звездой и натягиваем в сторону переднего колеса, пока задний переключатель не достигнет упора. Если при этом в ослабленном состоянии осталось только 2 звена, то цепь имеет оптимальное натяжение. В противном случае ее длину нужно корректировать.

2. Выставляем скорости так, чтобы цепь была натянута на самую большую звезду спереди и самую маленькую сзади. В таком положении направляющий ролик и ролик натяжителя должны образовывать прямую, перпендикулярную полу. Если же смещение идет влево, цепь следует укоротить.

Теперь разберемся, как же регулировать длину цепи в зависимости от типа велосипеда.

Как натянуть цепь на обычном велосипеде?

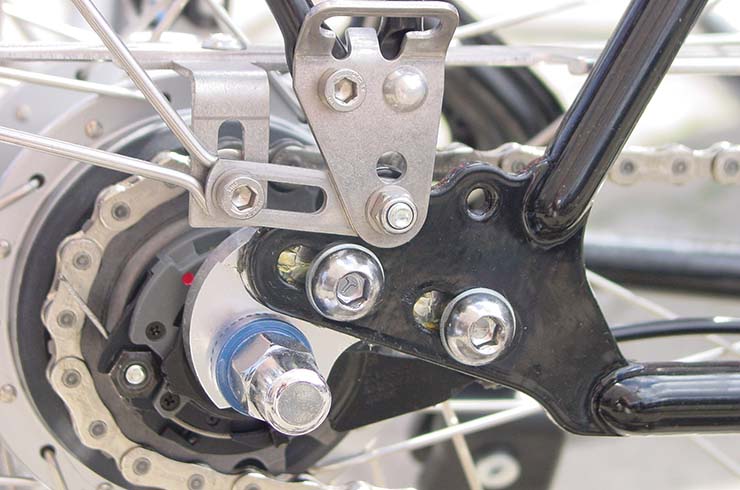

Первый и самый простой способ — это смещение колеса. Реализуется он следующим способом:

  1. Велосипед переворачиваем и ставим на руль и седушку. Можно также воспользоваться специальными стойками для ремонта и обслуживания.
  2. Ослабляем болты или эксцентрики, которыми колесо крепится к самой раме.
  3. Начинаем двигать колесо вдоль посадочных пазов. Если цепь следует ослабить, то колесо следует перемещать по направлению к переднему колесу, если натянуть, то наоборот.

После окончания регулировки важно проверить, чтобы ось задней втулки была перпендикулярна относительно продольной оси самого велосипеда, только в таком случае колесо можно зафиксировать.

Второй способ заключается в удалении лишних звеньев. Сделать это можно «дедовским методом», выбив валик звена каким-то тонким продолговатым предметом.Но такой подход требует много времени и усилий, да и высока вероятность попросту повредить цепь.

Куда проще приобрести специальную выжимку, которая позволит вам в считанные секунды удалить лишнее звено, сведя к минимуму вероятность повреждения цепи. Как же это сделать?

  1. Берем одно звено цепи, укладываем в специальный паз на выжимке и аккуратно поджимаем фиксатором.
  2. Крутим вороток стрелы по часовой стрелки, потихоньку выжимая валик из пластин. ВАЖНО! Валик не стоит выдавливать полностью, ведь потом вернуть его на место будет крайне проблематично.
  3. После разбора одного звена разбираем цепь и определяем количество лишних звеньев, удаляя их также, как описано выше.
  4. Соединяем концы цепи и вдавливаем валик с помощью выжимки.

Сразу хотелось бы отметить, что данная процедура требует определенной сноровки и в первый раз может потребовать достаточно много времени и усилий.

Как подтянуть цепь на велосипеде со скоростями?

Велосипеды со скоростями имеют более сложный принцип натяжения цепи. Там оно регулируется специальной пружиной, которая расположена на задней каретке. Соответственно, отрегулировать натяжение цепи банальным перемещением заднего колеса не получится.

Единственный доступный способ, как натянуть цепь на скоростном велосипеде — удаление звеньев цепи. Осуществляется данная процедура аналогично тому, как это описано в пункте про обычные. Вам все также потребуется специальная выжимка и несколько минут времени.

Когда регулировка цепи уже не поможет?

Растяжение цепи не всегда можно устранить банальным удалением лишних звеньев. Все дело в том, что при постоянном воздействии высоких нагрузок звенья попросту начинают деформироваться и растягиваться.

Так, нормальной длиной звена считается значение 11,9-12 мм. Если же этот показатель достигает 12,1-12,6 мм, то цепь начинает «слизывать» кассеты, а при длине в 12,9 мм — цепь придется менять вместе со звездами. Измерять длину звена можно с помощью губ для измерения внутренних размеров штангенциркуля.

Заключение

Неправильное натяжение цепи может стать причиной проблемного переключения передач, проскальзывания и более быстрого износа ходовой части велосипеда, поэтому крайне важно следить за ее состоянием, регулярно подтягивать и производить замену.

Надеемся, что в этой статье вы нашли для себя полезную информацию о том, как подтянуть цепь на велосипеде, и сможете применить ее на практике в случае необходимости.
